KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon JuergenK » 28. Feb 2010, 18:06

Der von KOSMOS, Franckh`sche Verlagshandlung Stuttgart, 1971 herausgegebene Zusatzkasten XU-2 erweitert die Versuche des Ergänzungskastens XU-1 um den Bereich der Fernsteuerung.

Der XU2 setzt das Vorhandensein des XU-1 sowie des Grundkastens XG aus der ELEKTRONIK-LABOR X-Serie von Heinz Richter voraus. Eine eigene Anleitung enthält der XU-2 nicht: die Versuche sind bereits in dem Anleitungsbuch des XU-1 beschrieben.





Der Kastendeckel





Der geöffnete Kasten





Die Liste der Bauteile

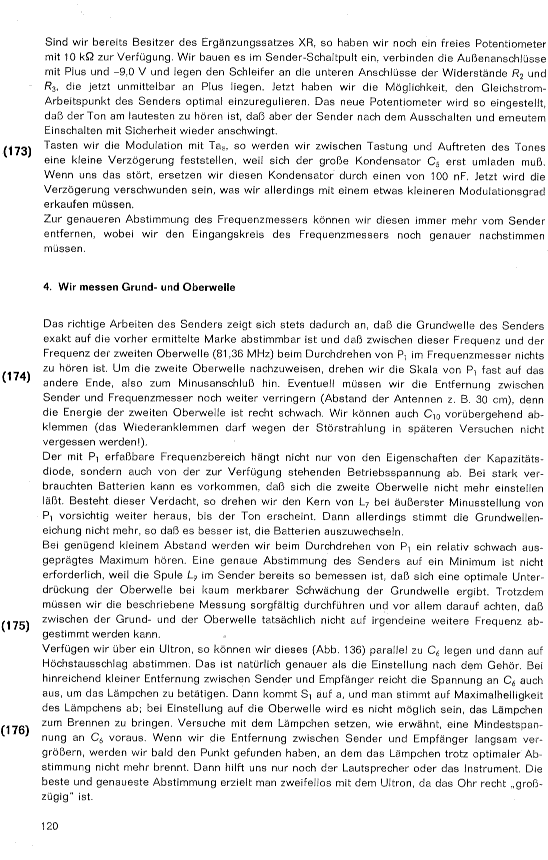

Aus der Anleitung (anklicken)






Mit freundlicher Genehmigung der Franckh-Kosmos Verlags-GmbH & Co. KG www.kosmos.de
...an aktiver Mitwirkung in unserem Board interessiert? Jederzeit gerne! Dann bitte hier registrieren: klick :-)
Benutzeravatar
JuergenK
Site Admin

Beiträge: 800
Registriert: 23. Jan 2009, 12:00
Wohnort: D-32049 Herford-Schwarzenmoor

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon FrankR » 18. Feb 2012, 19:23

Ich hatte bei Versteigerungsangeboten - mit eher unübersichtlichen Bildern - ja schon oft den Verdacht, den ich jetzt hier in dieser klaren Darstellung bestätigt finde: Der "KOSMOS Elektronik-Labor XU-2" enthält - außer dem Schwingquarz - keine weiteren elektronischen Bauteilen. Er besteht ausschließlich aus Erweiterungen der "Hardware": zusätzliches Pult, Spulenkörper, Antennenstäbe, Kleinkram (Schrauben, Muttern, ...), usw.

Und dabei sind so viele Leute hinter dem selten angebotenen Kasten hinterher, sind bereit hohe Preise dafür zu zahlen, ...

Für Sammler ist dies natürlich alles keine Diskussion wert!

Aber wem es wirklich nur um die Experimente mit Fernsteuerung geht, der sollte sich auch anders zu helfen wissen:
ein Schwingquarz ist einfach zu bekommen, das notwendige Handbuch ist schon beim XU-1 vorhanden, ...

Wenn ich mich allerdings ganz ehrlich selbst befrage, was würde ich bevorzugen?
Da kommt dann wohl doch nur der XU-2 in Frage!

Zusatz zu den "unübersichtlichen Bildern" bei Versteigerungen: Verkäufer scheinen immer mehr die Angewohnheit zu haben, "keinerlei Ahnung von der Materie" zu haben, so daß auch Nachfragen oft nicht viel bringen! Dabei müßte der VK nur einmal in's Handbuch gucken, und die Stückliste mit den vorhandenen Teilen abgleichen oder - noch einfacher - die Stückliste einscannen - ... Eine interessante soziologische Entwicklung: Die Leute, die an ihren Stammtischen lautstark alles und das meißte wissen, versuchen sich bei eBay als die absoluten Nieten darzustellen ...


Gruß
FrankR
FrankR

Beiträge: 318
Registriert: 17. Jan 2012, 03:33
Wohnort: Berlin

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon meiseAC » 18. Feb 2012, 21:10

Hallo FrankR

Das brauchst du gar nicht so klein zu schreiben.
Ich gehe mittlerweile davon aus das alle Verkäufer die schreiben ich habe den Inhalt nicht auf Vollständigkeit geprüft... genau wissen das etwas fehlt.
Denn wer sich die 15 min. Zeit nimmt und die Inhaltsliste prüft könnte einen weit besseren Preis erzielen.

viele Grüße

Rolf
Kosmos Spiele mit Radio, Kosmos Elektronik Junior, Kosmos Radio Elektronik 100, Kosmos Radio Elektronik 101, Kosmos Ü3, Kosmos XN3000, Kosmos Elektronik Profi, Schuco Profi Lab
Benutzeravatar
meiseAC

Beiträge: 363
Registriert: 25. Mär 2010, 12:00

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon JuergenK » 18. Feb 2012, 21:19

Klar, FrankR,

der XU-2 hat einen Schwingquarz mit 40,68 MHz (wohl Oberwelle eines 13,56 MHz-Ouarzes), die Leerspule mit 7 mm Durchmesser und UKW-geeignetem Spulenkern und sonst nur das reine Chassis.

Aber zum Aufbauen der XU-2-Schaltungen muss man sich was anderes überlegen, wenn man das Chassis nicht hat. Einfach nur auf dem vorhandenen XG-Board aufbauen, geht ja nicht, weil man neben dem Platz für die Brettchen auch die getrennte Stromversorgung benötigt. Sonst glaubt ja keiner an die "drahtlose Fernsteuerung". Mit einem zweiten XG-Board geht es allerdings auch. ;-)

@meiseAC: Nun, gelegentlich kann es auch von Vorteil sein, wenn die Vollständigkeit eines gewünschten Kastens vom Verkäufer nicht zugesagt wird. Denn wer bei uns beim entsprechenden Kasten`reinschaut, kann sich trotz schlechter Angebots-Beschreibung darüber informieren, ob der entsprechende Kasten vollständig ist oder nicht. Und dann eben entweder vielleicht etwas günstiger ersteigern oder Enttäuschung vermeiden. :-)

JuergenK
...an aktiver Mitwirkung in unserem Board interessiert? Jederzeit gerne! Dann bitte hier registrieren: klick :-)
Benutzeravatar
JuergenK
Site Admin

Beiträge: 800
Registriert: 23. Jan 2009, 12:00
Wohnort: D-32049 Herford-Schwarzenmoor

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon meiseAC » 18. Feb 2012, 22:07

Klar Jürgen so gesehen hast du Recht.
Warum so förmlich mit meiseAC ? Inzwischen weiß doch jeder das ich der Rolf bin. :D

viele Grüße

Rolf
Kosmos Spiele mit Radio, Kosmos Elektronik Junior, Kosmos Radio Elektronik 100, Kosmos Radio Elektronik 101, Kosmos Ü3, Kosmos XN3000, Kosmos Elektronik Profi, Schuco Profi Lab
Benutzeravatar
meiseAC

Beiträge: 363
Registriert: 25. Mär 2010, 12:00

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon JuergenK » 18. Feb 2012, 22:20

Warum so förmlich mit meiseAC ? Inzwischen weiß doch jeder das ich der Rolf bin.


Klar, Rolf, aber ich denke in die Zukunft:

Wenn wir erst mal mehrere tausend ;-) engagierte Mitglieder sind, macht es keinen Sinn, dem "Rolf" zu antworten, weil sich denn ja mehr als nur ein Mitglied mit dem selben Vornamen angesprochen fühlt. :D

Schönen Abend
JuergenK
...an aktiver Mitwirkung in unserem Board interessiert? Jederzeit gerne! Dann bitte hier registrieren: klick :-)
Benutzeravatar
JuergenK
Site Admin

Beiträge: 800
Registriert: 23. Jan 2009, 12:00
Wohnort: D-32049 Herford-Schwarzenmoor

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon wolfgang » 19. Feb 2012, 20:14

JuergenK hat geschrieben:Nun, gelegentlich kann es auch von Vorteil sein, wenn die Vollständigkeit eines gewünschten Kastens vom Verkäufer nicht zugesagt wird. Denn wer bei uns beim entsprechenden Kasten`reinschaut, kann sich trotz schlechter Angebots-Beschreibung darüber informieren, ob der entsprechende Kasten vollständig ist oder nicht. Und dann eben entweder vielleicht etwas günstiger ersteigern oder Enttäuschung vermeiden. :-)


Hallo,

ich habe auf diese Art schon so einigen Schnäppchen gemacht. Kästen die nach nichts ausgesehen haben, waren dann doch nahezu vollständig (zumindest in den wichtigen Teilen). So manchmal findet man auch mehrere Auktionen vom selben Verkäufer mit verschiedenen Kästen, deren Inhalt kreuz und quer vertauscht sind. Da kann man als Käufer mit Glück seine Teile günstig ergänzen. Wenn sich der Verkäufer die Mühe machen würde die Kästen zu sortieren, würde ein besserer Preis rauskommen.

Gruß
Wolfgang
wolfgang

Beiträge: 131
Registriert: 14. Apr 2010, 11:00

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon radioman » 8. Jan 2013, 13:26

Kosmos XU-2 ohne Spulenkern

Hallo JürgenK,

der Kosmos XU-2 enthält einen UKW-Spulenkörper ohne Spulenkern zur Herstellung der Spule L9.
In der Anleitung XU-1/XU-2 steht auf Seite 169: Diese Spule hat keinen Gewindekern. In den
Versuchen zum XU-2 (ab Versuch 167) wird die Spule L9 quasi als Luftspule (auf Plastilspulenköper)
verwendet. In meinem kompletten XU-2 befindet sich auch kein Ferritkern.

Somit braucht jemand, der einen XU-2 erworben hat, nicht irgendwo in den Ritzen des Kastens
nach einem Ferritkern suchen.

Viele Grüße
radioman
radioman

Beiträge: 115
Registriert: 3. Sep 2010, 11:00

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon Georg » 9. Jan 2013, 12:43

Hallo Radioman,
soweit ich weiß, gibt es gar kein Ferritmaterial, das im UKW-Bereich "der Mühe Wert ist".
Wenn man die Listen von Herstellern durchsieht, findet man zwar Ferritsorten,
die bis 100 MHz "brauchbar" sind, aber als effektive µs werden Werte von 3 bis 4 genannt.
Alle UKW-Tuner, die ich kenne, hatten nur Luftspulen, Ausnahme bildeten nur die
Variometer-Tuner, die die ich kenne, wurden mit Aluminiumkernen abgestimmt.
Als Dämfpungsperlen (-ringe) findet man die UHF-Ferrite. Heute auch oft als
Knubbel an Kabeln zur Dämpfung von Mantelwellen.
Gruß
Georg
PS
Ein wichtiger Gesichtspunkt ist könnte sein, daß man im UKW.Bereich eine höhere Bandbreite
(für die Frequenzmodulation) braucht, demnach eine höhere Güte der Spulen unnütz/schädlich wäre.
Ein weiterer Grund für Ferritspulen im LW bis KW- Bereich, nämlich deutlich kleinere Spulen,
ist bei UKW ebenfalls nicht relevant.
Georg

Beiträge: 1043
Registriert: 4. Apr 2012, 13:02

Re: KOSMOS Elektronik-Labor XU-2 (XU2) von 1971

Ungelesener Beitragvon radioman » 12. Jan 2013, 23:46

Hallo Georg,

interessant sind Spulenkerne aus Aluminium auch deswegen, weil man damit die Induktivtät
einer Spule verkleinern kann. Mit Ferritkernen vergrößert sich ja die Induktivität einer Spule
(bzw. eine Spule kann kleiner ausfallen).
Ich meine auf irgendeiner Funkamateurseite gelesen zu haben, mit Alu-Kernen könnte man
UKW-Spulen so verändert, daß das 2m-Band empfangen werden könnte.

Viele Grüße
radioman
