Funkprojekte um den XN1000 und X1000

Ungelesener Beitragvon Stefan02 » 22. Nov 2016, 15:34

Hallo,

Ich bin neu hier, heise Stefan, bin derzeit 30 Jahre alt, und bin in meiner Kindheit, in den 90ern mit den Kosmos Kästen groß geworden. Ich hatte bis auf den Hightech alle, die ganze X Serie bis einschließlich X4000 und Radiotech. Damals war ich noch sehr unerfahren mit Elektronik, doch durch viel basteln und forschen wuchs mein Wissen, und auch die Schaltungen, die ich bauen konnte entsprechend. Als ich mir dann später wieder einige Kosmos Kästen gekauft habe, um der Nostalgie zu fröhnen, habe ich mir natürlich gedacht, welche Schaltungen könnte man denn mit den Kästen eigendlich selber bauen? Nun, vor allem Radioschaltungen haben es mir angetan, da die von den ganzen Blink-Pfeif-Zeitschaltuhr Schaltungen mich persönlich einfach am meisten "unterhalten". So schaffte ich es, mit den Kästen diverse eigene Projekte zu bauen, die ich hier mal vorstellen möchte.

Beginnen wir mit dem XN1000

Vor allem Sender haben es mir sehr angetan, und so habe ich viele Senderprojekte gemacht.

Sendungen, die auf induktiver Übertragung basieren sind hierzulande legal, das haben Radiosammler mehrfach von der BNETZA bestätigt bekommen, und ich auch ich habe selber mal nachgefragt, und mir wurde gesagt, es sei ok, solange man die Richtlinien einhält.

Induktive Übertragung bedeutet, das das Signal von einer Spule ausgesendet wird (also keine Antenne anschließen) und dann induktiv in den Ferritstab eines Radios koppelt. Die erlaubte Feldstärke darf dabei -15dbµA/10m sein. Das ist natürlich kaum Aussagekräftig, für einen Durchschnittsbastler, in der Praxis kann man aber sagen - so habe ich es recherchiert - wenn der Träger des Senders mit einem sehr guten Radio in 10m noch erahnbar ist, dann ist es ok. Oder einfach gesagt, wenn der Träger nach 2-3m schon ausser Reichweite ist, ist man sicher auf der sicheren Seite.

Mit Festindutkvitäten, oder Spulen aus den Kosmos Kästen ist so etwas natürlich möglich

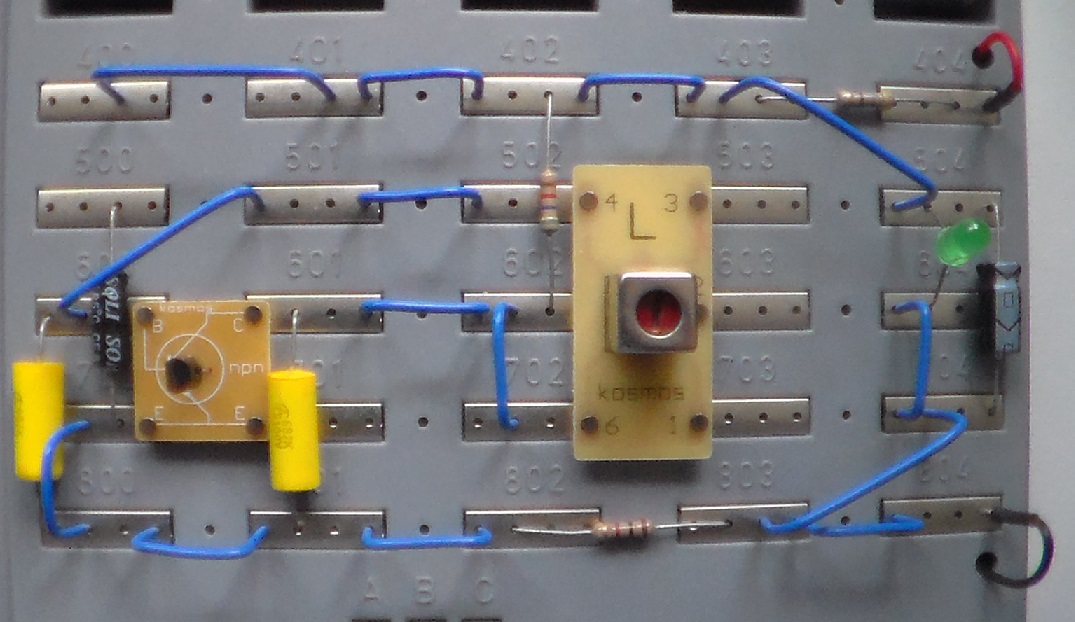

Hier ein einfacher MW Modulator für den Kosmos X1000 Kasten.

Der Nachteil einfacher 1-Transistor Schaltungen ist die vorhandene, unerwünschte Frequenzmodulation. Durch viel Forschen und die Anwendung
einiger Tricks kann dieses Problem bei dieser Schaltung jedoch vermieden werden. Mag sein, das noch etwas Frequenzmodulation vorhanden ist,
allerdings ist diese so gering, das der Sender auch mit schmalbandigen Filtern im Radio noch gut empfangen werden kann.

Die Reichweite ist recht gering, beträgt in der Praxis 30-50cm.

Der Modulator sollte auf ca 1000Khz justiert werden, bei den Steckfedern 31 und 51 ist der NF Toneingang.

(edit: wird noch neu eingefügt, JuergenK)

Über Nachbauten würde ich mich natürlich sehr freuen.

PS: Den Empfänger vorerst nicht beachten

Ich habe noch weitere Projekte gebastelt, auch mit dem XN1000, wie der Titel schon sagt, doch zum Einstieg denke ich, das ein Kosmos X1000 Projekt reicht.
Stefan02

Beiträge: 2
Registriert: 22. Nov 2016, 10:56

Re: Funkprojekte um den XN1000 und X1000

Ungelesener Beitragvon HeinkeL » 23. Nov 2019, 21:31

Hallo Stefan,
die Links zu den Bildern sind m.E. kaputt..
Bilder mit bis zu 800 Pixeln Breite kann man ja auch hier direkt im Board posten, würde das evtl in Frage kommen?
Gruß H.
HeinkeL

Beiträge: 5
Registriert: 6. Nov 2019, 19:48

Re: Funkprojekte um den XN1000 und X1000

Ungelesener Beitragvon JuergenK » 24. Nov 2019, 12:50

Hallo HeinkeL,

der von Dir zitierte Beitragsschreiber war im Zeitraum vom 22.11.2016 bis 31.12.2016 bei uns aktiv und hat sich seither nicht mehr eingeloggt. In beiden seiner eigentlich recht interessanten Beiträge hat er Bilder irgendwo fremd verlinkt, die heute leider nicht mehr aufrufbar sind. Die zwei Beiträge sind damit absolut wertlos geworden.

Den einen Beitrag habe ich heute gelöscht, den anderen - auf den Du jetzt geantwortet hast - werde ich aus den selben Gründen ebenfalls in Kürze streichen.

Es ist einfach schade, wenn eigentlich gute Beiträge gelöscht werden müssen, nur weil die Bildverlinkung auf irgendwelche Fremdhoster irgendwann nicht mehr klappt...

JuergenK
...an aktiver Mitwirkung in unserem Board interessiert? Jederzeit gerne! Dann bitte hier registrieren: klick :-)
Benutzeravatar
JuergenK
Site Admin

Beiträge: 866
Registriert: 23. Jan 2009, 13:00
Wohnort: D-32049 Herford-Schwarzenmoor

Re: Funkprojekte um den XN1000 und X1000

Ungelesener Beitragvon JuergenK » 12. Dez 2019, 16:56

HeinkeL hat den damals von Stefan02 geschriebenen Beitrag dadurch aktualisiert, dass er uns die mittlerweile fehlenden Dateien zur Verfügung stellt. Vielen Dank dafür! Hier sind die Bilderlinks (anklicken):

Bild Bild Bild Bild

JuergenK
...an aktiver Mitwirkung in unserem Board interessiert? Jederzeit gerne! Dann bitte hier registrieren: klick :-)
Benutzeravatar
JuergenK
Site Admin

Beiträge: 866
Registriert: 23. Jan 2009, 13:00
Wohnort: D-32049 Herford-Schwarzenmoor
