BUSCH Experimentier-System 7000 New Tech (1988)

[JuergenK]

Aus dem Jahr 1988 stammt das Konzept für die Experimentier-Systeme 4000 bis 7000 von BUSCH. Der größte Kasten, der Electronic-System 7000 "New Tech", beinhaltet auch die Versuche der kleineren Kästen 4000, 5000 und 6000 und erlaubt über 300 Experimente wie Rundfunkempfänger (UKW, KW, MW und LW), Reaktionszeit-Messgerät, IR-Fernsteuerung, Mischpult, Synthesizer oder Computer-Schaltungen.

Hier der Kastendeckel





Der geöffnete Kasten












Die Handbücher

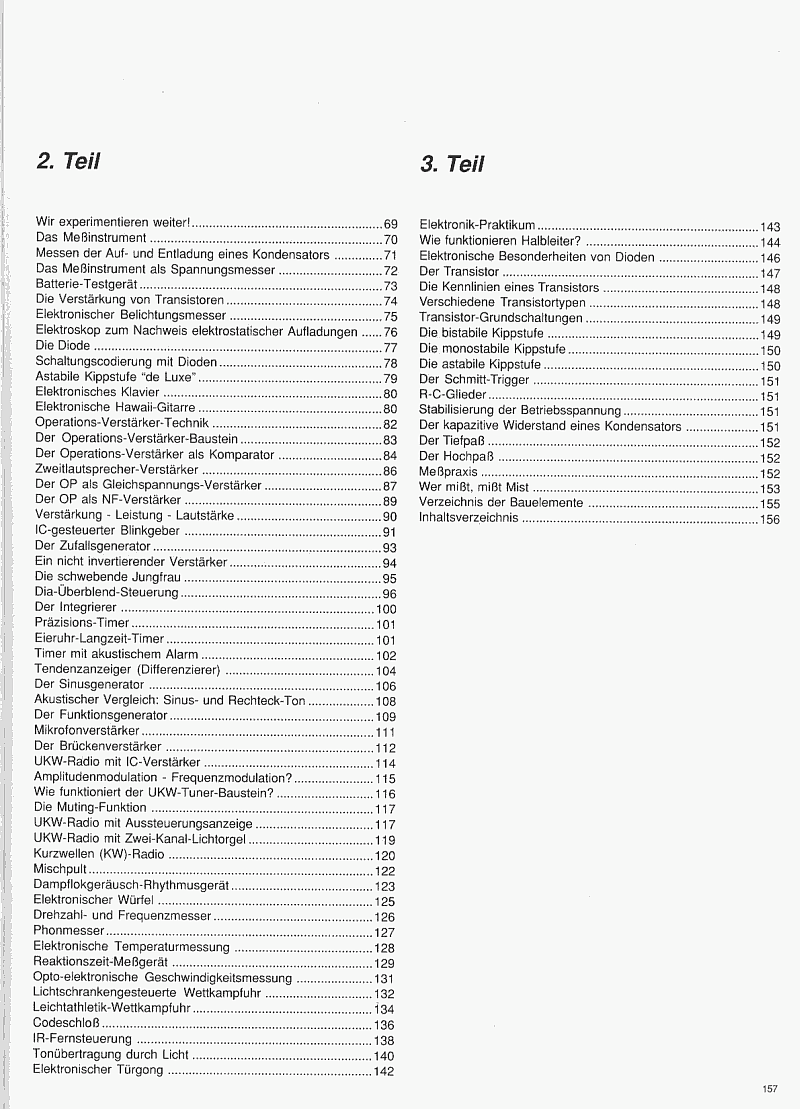

Inhalt des Kastens und Liste der Versuche (anklicken)





Aus der Anleitung





JuergenK

[Thomas1953]

Hallo Jürgen,

könntest du bitte schärfere, vergrößerte Fotos mit dem OP-Baustein und dem UKW-Baustein einstellen (bitte auch die Unterseite), so dass die Details und die Verdrahtung zu sehen sind?

Vielen Dank und Grüße,

Thomas

[JuergenK]

... alles jedenfalls für mich nicht so ganz einfach - am besten ging es noch per scan (zum Vergrößern bitte anklicken):

http://galerie.experimentierkasten-boar ... 00_1_2.jpg
http://galerie.experimentierkasten-boar ... 00_1_1.jpg
http://galerie.experimentierkasten-boar ... 00_2_2.jpg
http://galerie.experimentierkasten-boar ... 00_2_1.jpg

Die Platinengröße ist jeweils 55mm x 75 mm, die Werte der einzelnen Bauteile beim UKW-Tuner ergeben sich aus dem oben im Text abgebildeten Schaltplan. Die "Eisenkern"-Spule hat 3 Windungen.

JuergenK

[Thomas1953]

Hallo Jürgen,

super, vielen Dank dafür. Ich hoffe, du hattest nicht zu großen Aufwand.

Viele Grüße,

Thomas

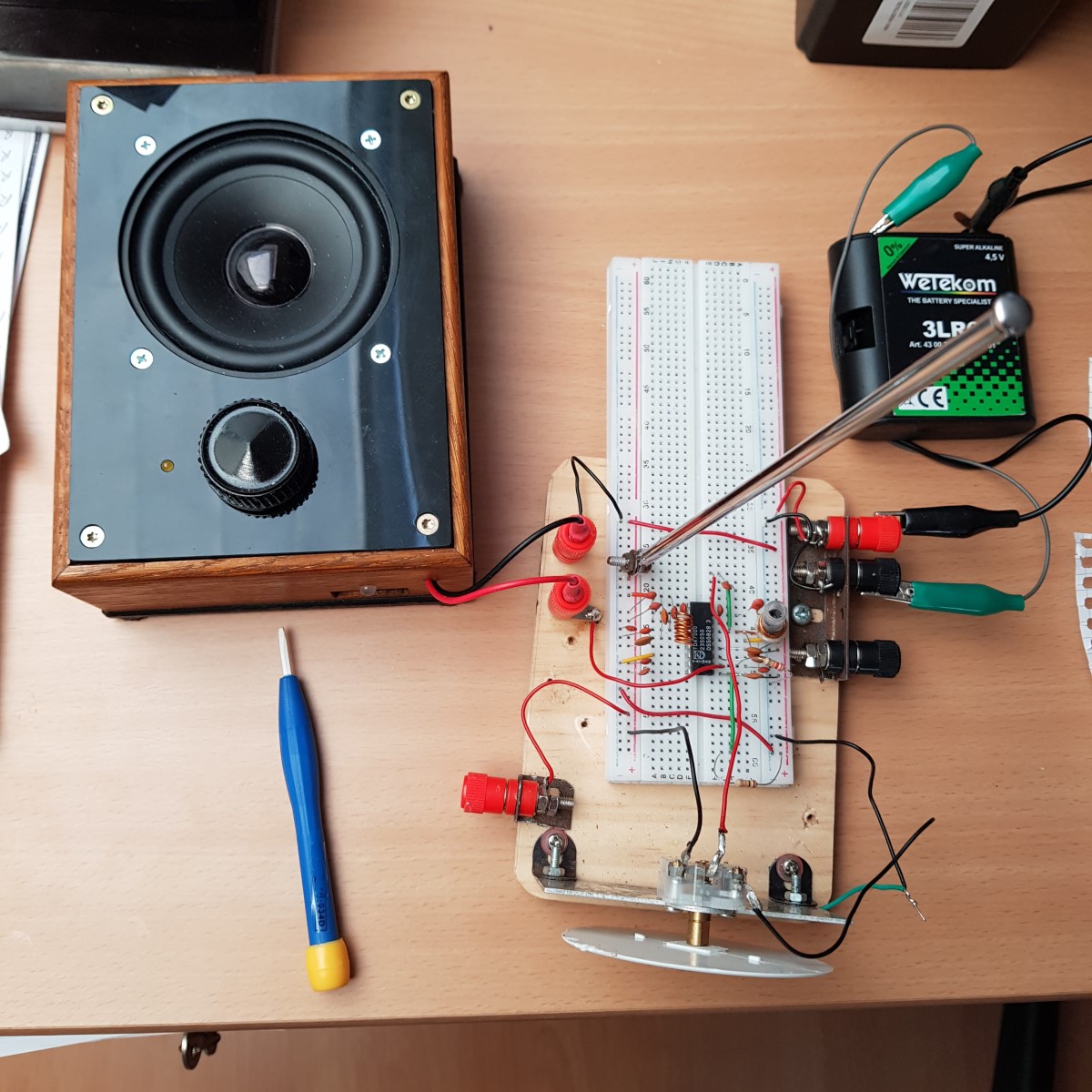

PS: Ich habe mir den UKW-IC für ca. 6 Euro per Internet besorgt und das UKW-Radio auf einem Steckbrett (Breadboard) aufgebaut. Es funktioniert sogar, die Sender, die vom großen Feldberg, Taunus, senden, kann ich damit empfangen. In natürlich wesentlich besserer Qualität als die, die ich mit dem einfachen Pendelempfänger des Kosmos X hören konnte. Siehe den Beitrag dort. https://www.experimentierkasten-board.de/viewtopic.php?f=63&t=926
