ersteigerte ich in Ebay zwei Kästen Mechanik. Umzugsbedingt wurden sie
verpackt und tauchten erst kürzlich wieder auf .
Nach einigem Herumrätseln und Irrwegen (siehe Threads Fundsache und
"Lehrbuch der Physik") wurde der Inhalt der Kästen einigermaßen verständlich.
Es handelt sich mit ziemlicher Sicherheit um Auflage 9 oder 10, wenn es letztere
überhaupt gab. Beigelegt war ein Handbuch Auflage 8, nach welchem ich
die Teile in den besser erhaltenen Kasten einräumte, "ÜberSTAN" kam in die den
schlechten Kasten.
Die Zinkung zeigt, die beiden Kisten sind nicht aus einem Herstelllos, evtl sogar aus verschiedenen Auflagen.
Die Abmessungen: l x b x h :
Außen 500 x 222 x 100 mm
Innen (licht) 482 x 205 x 88 mm
Garenfeld gehört heute zu Hagen in Westfalen (schon in dem Industriemuseum Hagen gewesen?)
Man sieht, Kasten und Etikett sind ähnlich denen des Baukasten "Radiotechnik" (1951)
Nachdem man den Deckel abzieht, findet man zuerst einige größere Teile wie Grundplatte,
Ausschneideskalen und die langen Holzteile.
Hier die Grundplatte, langer Ständerstab und Waagebalken separat.
Im Kasten vorn zwei Pappschachteln mit Kleinteilen, hinten größere Teile.
Da fehlt leider der Standrundkolben. Geteilt wird der Kasten längs durch ein Brett, das
zum Bau der Dezimalwaage und anderer Versuche entnommen werden kann.
Auch der Kasten selbst dient zu Versuchen, über den Deckel werden Saiten zu akustischen Versuchen
aufgespannt. Dafür gibt es Bohrungen an den Stirnseiten.

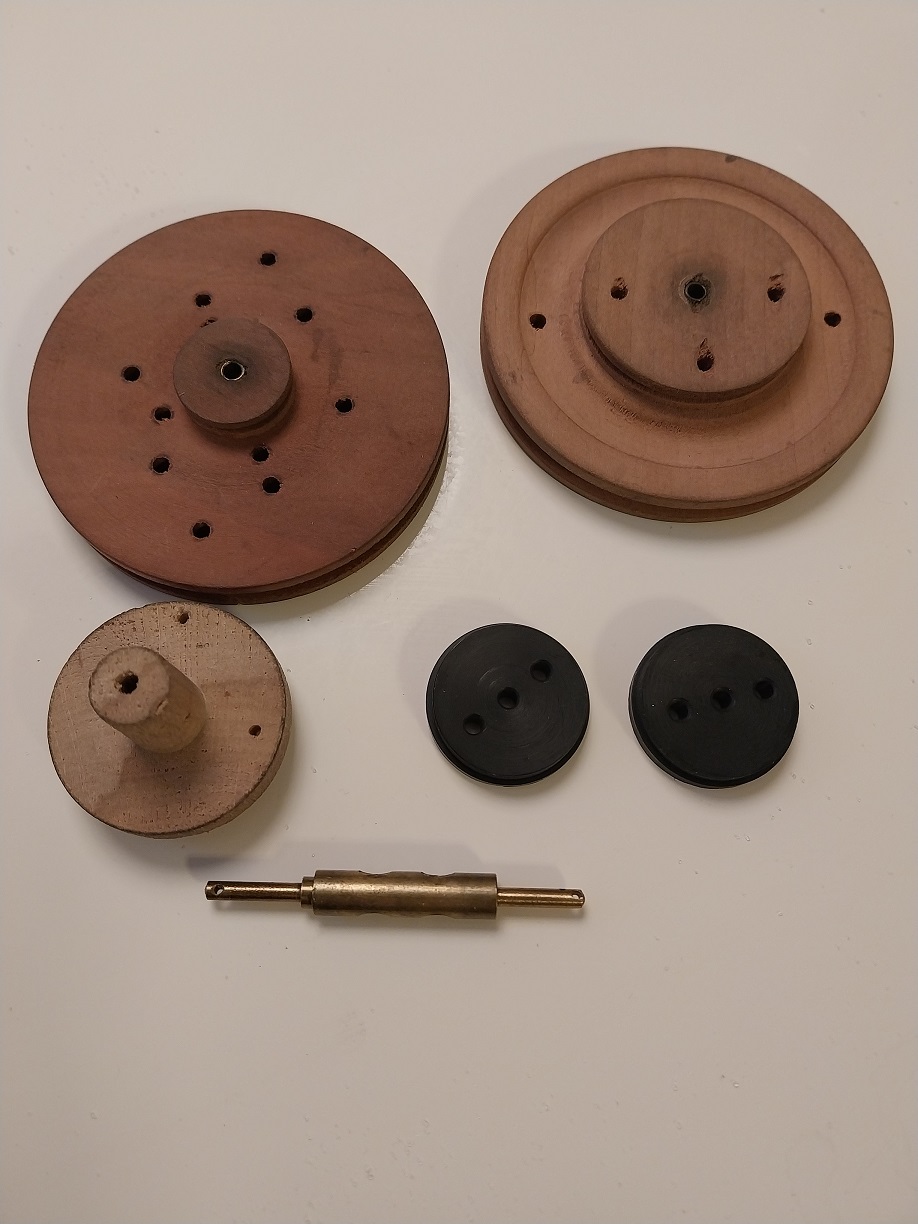

Die großen Räder sind schon Kunststoff die kleinen Holz, allerdings sind auch
2 keine Rollen aus Kunststoff dabei.
Nach Abheben der Pappschachteln werden weitere Kleinteilfächer sichtbar und vorn ein schmales Fach,
darin werden lange schlanke Teile verwahrt: Thermometer, Glasrohre usw. Der Kenner erkennt die
Dampfmaschine "der 3ten Art", kein doppelt durchbohrter Gummistopfen mit Querbohrung für die
Steuerwelle mehr , sondern ein schwerer Messingpfropfen. Das Pfeifenrohr ist vernickelt
und steckt hier im Bild in der Papphülse, die bei Versuchen zur Schallerzeugung dient.
Größeres Bild einer Kleinteilschachtel, daneben 4 Rundstäbe 4 mm Durchmesser 120 mm lang,
aus (von oben) Al, Stahl, Cu und Ms. Die kommen im Handbuch 8. Aufl. nicht vor,
dürften für Versuche zur Wärmeleitfähigkeit dienen.
Noch zwei Teile, die von der 8ten Auflage abweichen, die Drahtbügel für die Waagschalen.
(Dazu werden die gr. Räder verwendet) Die Bügel sind jetzt dreieckig, in der
8. Auflage waren das noch Rechtecke mit einem "Kringel" oben.

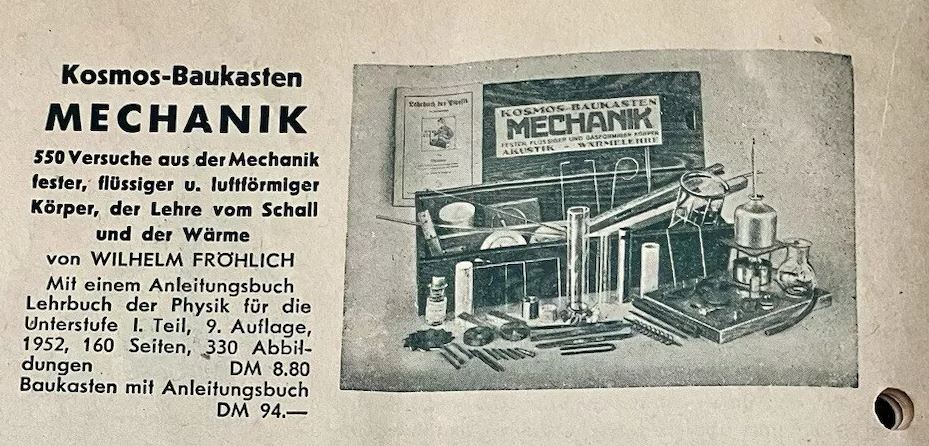

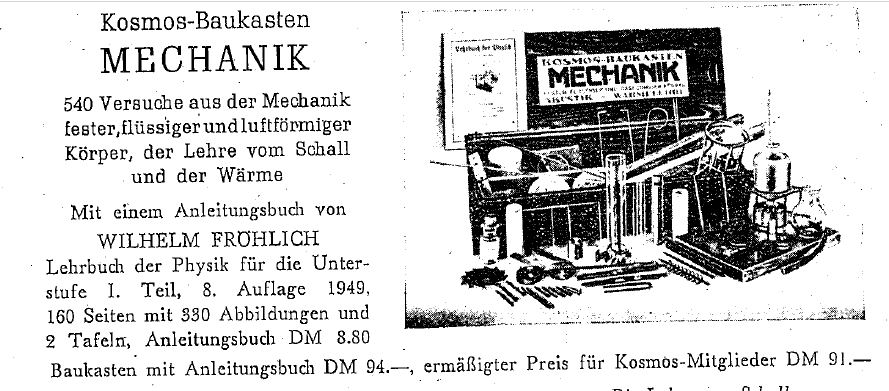

Ich war zunächst der Meinung, die seien gebastelt, aber dann kam hier der Prospekt zum
Kasten Mechanik von 1957 zu Tage. Der Prospekt zeigt auch, daß es die 10. Auflage
des Kastens gab:
Man erkennt den Bügel vorn an der Dezimalwaage.

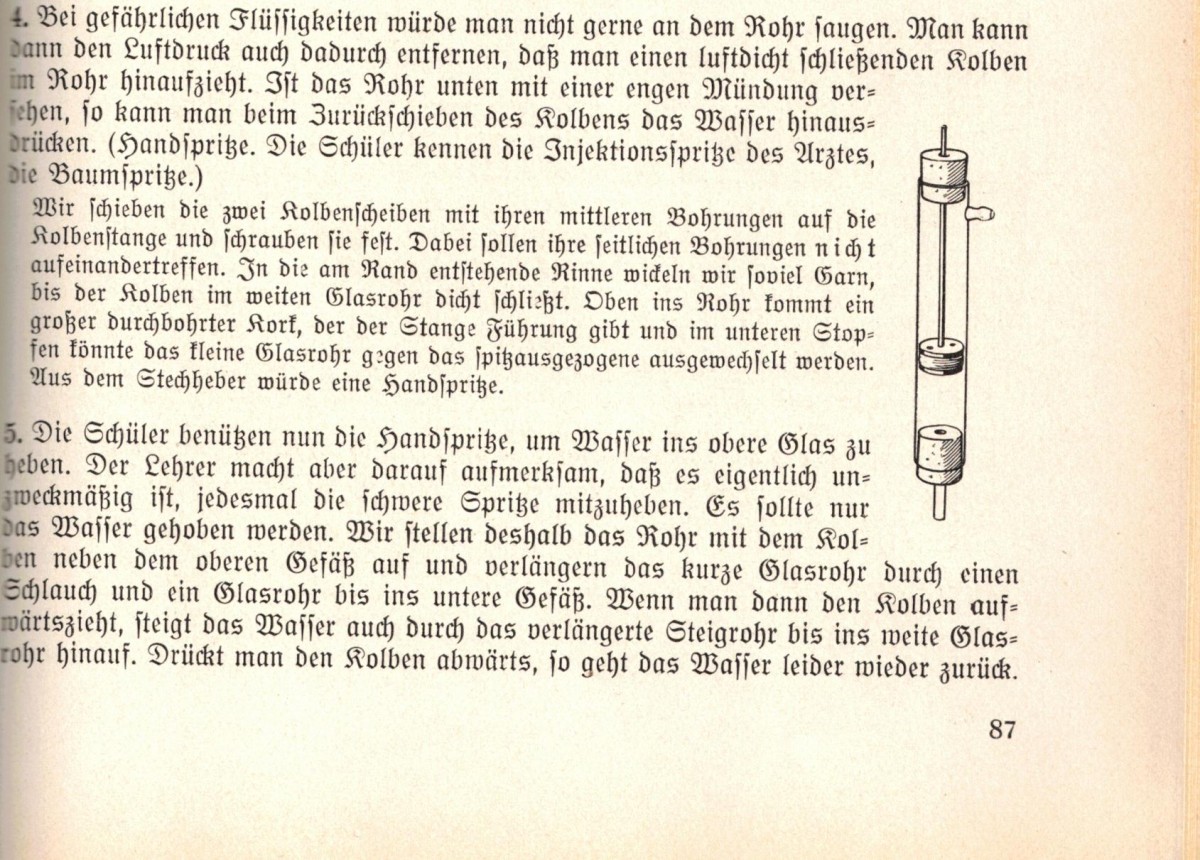

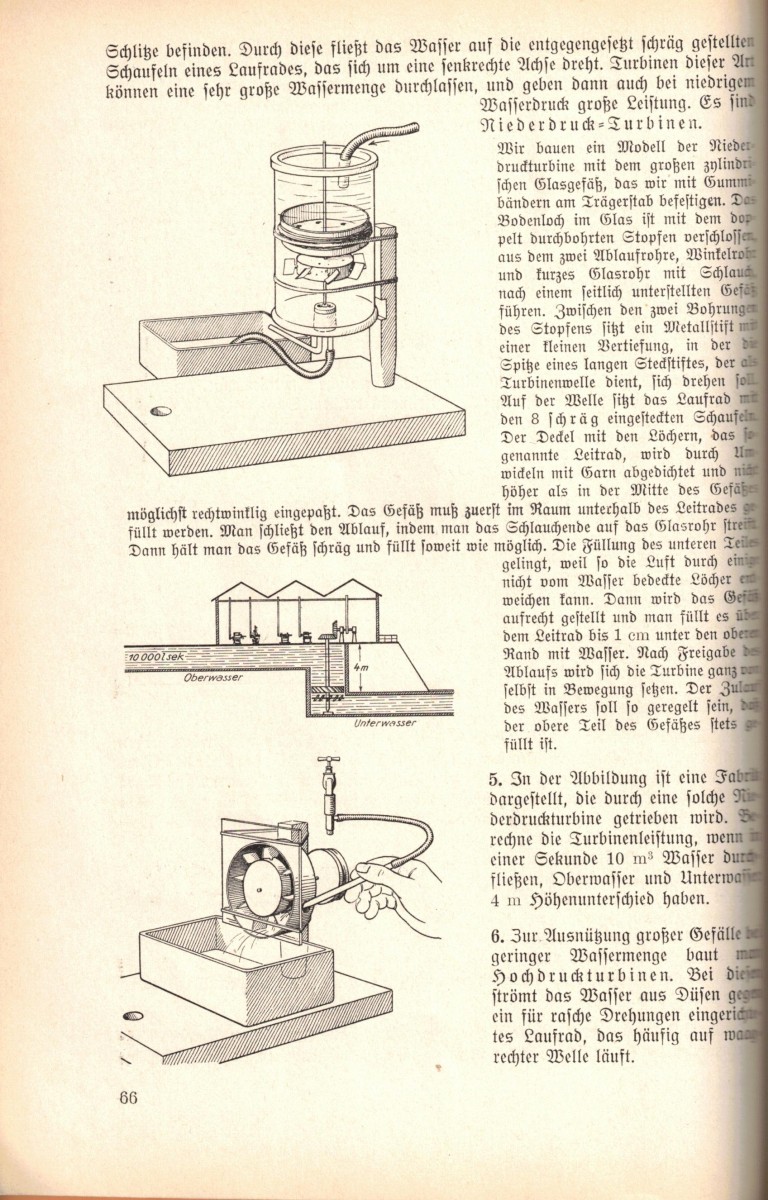

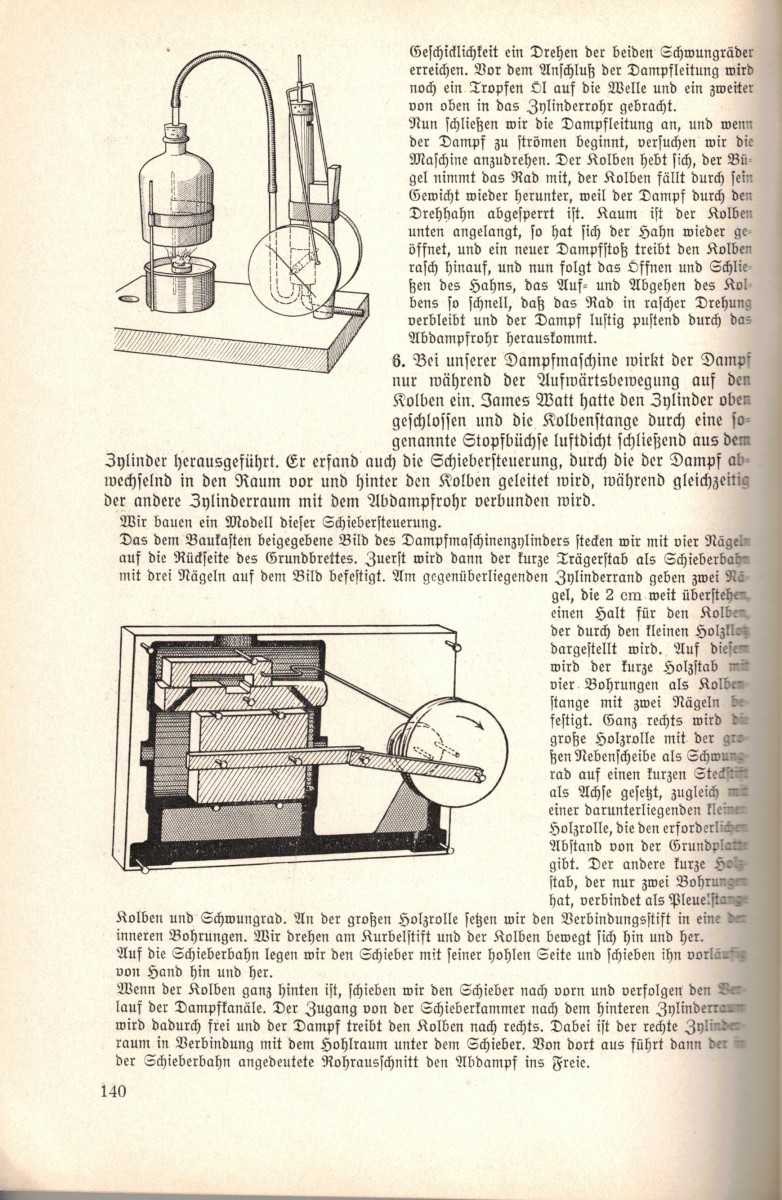

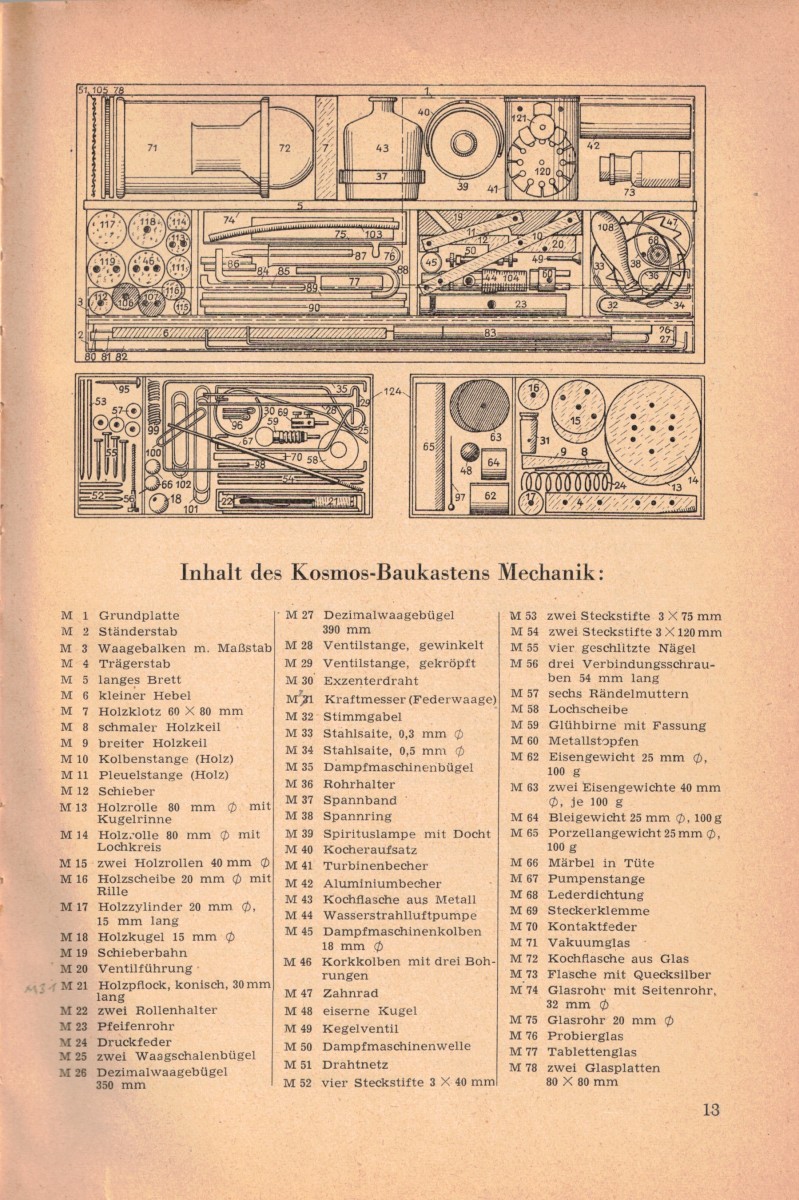

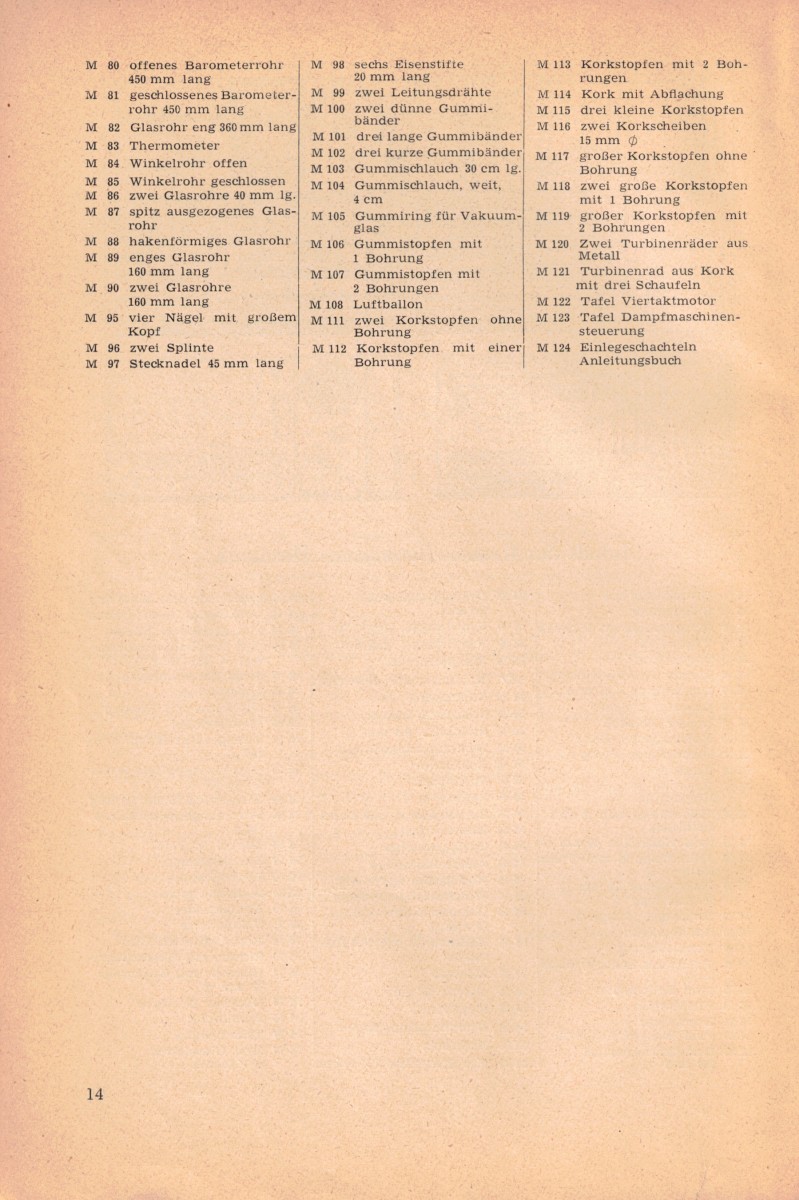

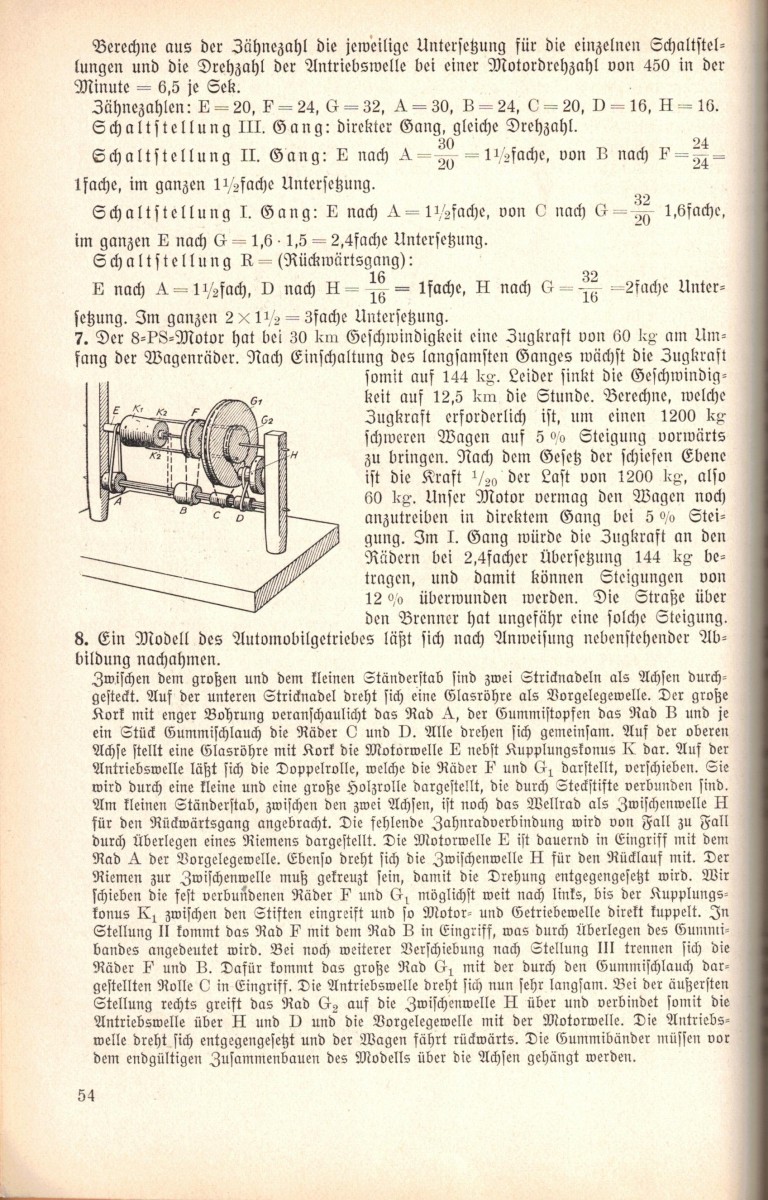

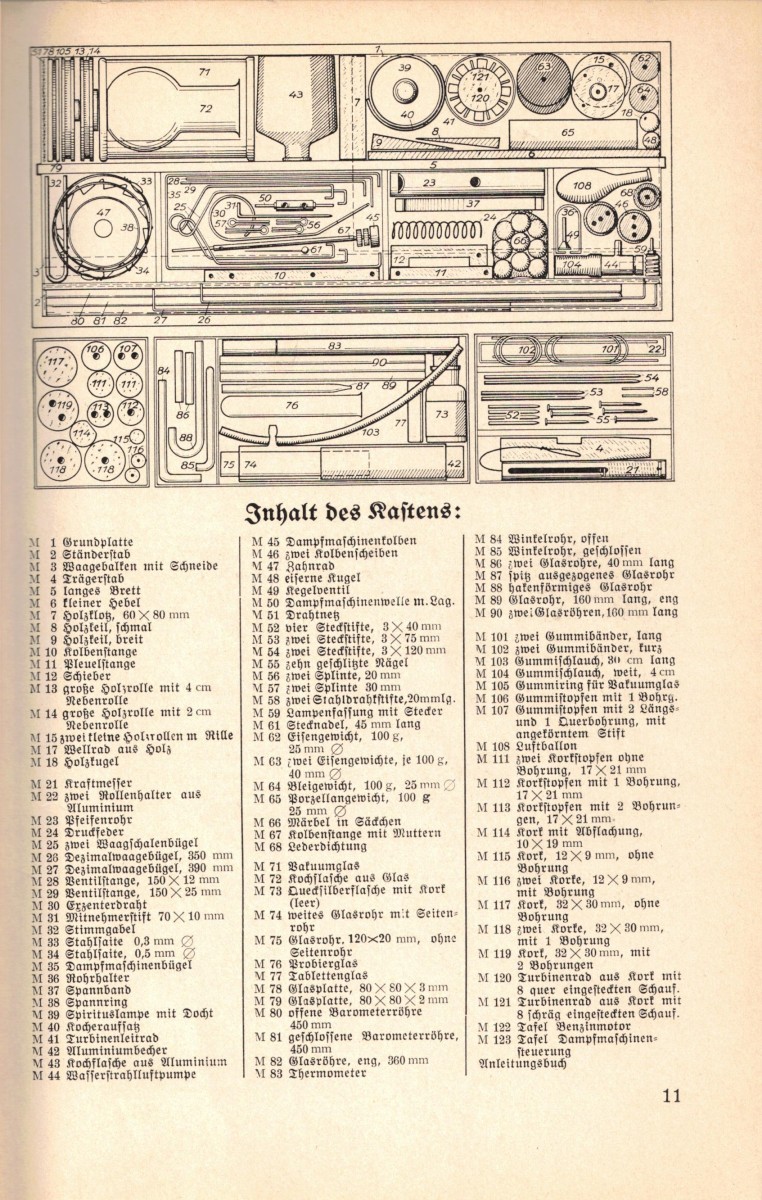

Hier die wichtigsten Seiten aus der Anleitung 10. Auflage(19457 :
Da mit dieser Anleitung die 10. Auflage sicher ist, habe ich den
Betreff entsprechend geändert.
Diese drei Seiten (und über 180 weitere habe ich als img-File von Thomas1953 erhalten.
Thomas hat sich die Mühe gemacht, in der DNB die Anleitung abzufotographieren.
Dafür verdient er verschärfte Anerkennung! :=)
Ich muß nun den Kasten neu einräumen :=(
,
Normaler Alkohol kann es eigentlich nicht sein, da der schon unter 100 Grad Celsius siedet. Welchen Durchmesser hat das Thermometer?
. Noch eine Frage: Wie hoch ist die Belastung der Federwaage bei Vollauslenkung (80 mm)?
. Ich werde dich dann über den Ausgang informieren.
. Hoffentlich bereite ich dir nicht zu viel Mühe.
